Guida di sollevamentu per ascensore

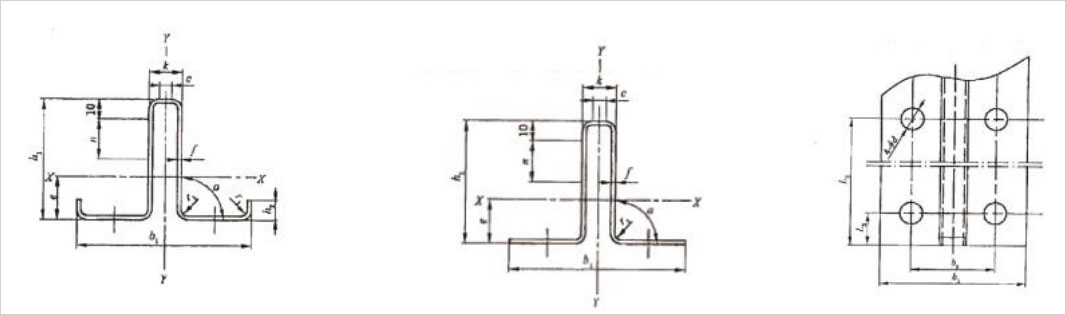

| Modellu | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17,5 | 14.5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17,5 | 19 |
| Modellu | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Guida di guida di l'ascensore lavorata
2. Guida di guida di l'ascensore trafilata à fretu
3. Guida di l'ascensore persunalizata
4. Guida di guida cava di l'ascensore
5. Piastre di fissaggio per rotaia di guida per ascensore trafilate a freddo, piastre di fissaggio per rotaia di guida per ascensore lavorate, piastre di fissaggio di spessore speciale, piastre di fissaggio a sezione a T, clip forgiate, morsetti scorrevoli, clip scorrevoli, clip a T.
6. Norma: ISO 7465.
7.Modellu: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Imballaggio: I nostri binari di guida sò imballati in fasci, cù coperture protettive à e duie estremità, è ogni fasciu hè imballatu cù un fogliu di plastica. Pudemu ancu imballà secondu i vostri bisogni.
9. Pudemu furnisce guide di marca cum'è MARAZZI, ecc.
A guida di l'ascensore hè una pista sicura per chì l'ascensore si move in su è in giù in a cabina di l'ascensore, assicurendu chì a cabina è u contrappesu si movenu in su è in giù longu à ella. A guida cunnetta a piastra è u supportu di a guida à a parete di a cabina di l'ascensore per furnisce una guida per a cabina di l'ascensore è u contrappesu. A funzione di supportu di a pinza di sicurezza durante a frenata hè una parte impurtante di u sistema di l'ascensore. A guida cumunemente aduprata in l'ascensori hè una guida in forma di "T". Caratteristiche cum'è una forte rigidità, alta affidabilità, sicurezza è bassu costu. U pianu di a guida deve esse lisciu, senza una superficia irregulare evidente. Siccomu a guida hè a guida navetta di a scarpa di guida è di l'attrezzi di sicurezza nantu à a cabina di l'ascensore, a distanza deve esse assicurata durante l'installazione. À u listessu tempu, a guida deve assume a rispunsabilità di fermà l'ascensore quandu l'ascensore hà un accidente di velocità eccessiva, dunque a so rigidità ùn pò esse trascurata.
E guide di l'ascensore sò divise in: guide solide è guide cave à contrappesu.
A rotaia di guida solida hè una rotaia di guida machinata, chì hè furmata machinendu a superficia di guida è cunnettendu e parte di u prufilu di a rotaia di guida. U so scopu hè di furnisce una guida per u funziunamentu di a cabina di l'ascensore durante u funziunamentu di l'ascensore. A piccula rotaia di guida solida hè ancu aduprata per a guida di contrappesu. Ci sò parechje specifiche di rotaie di guida solide secondu a larghezza di u pianu di a rotaia di guida, chì ponu esse divise in T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, ecc.

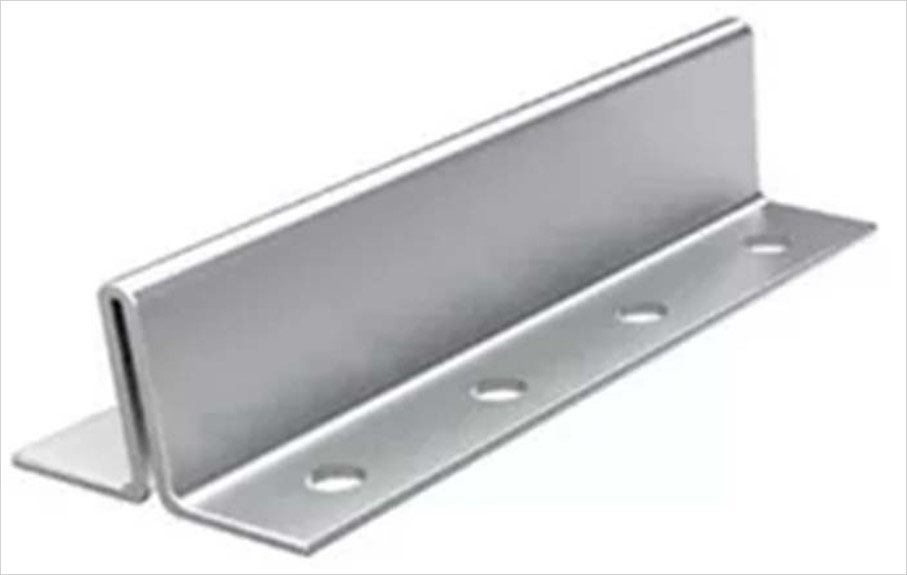

I rails di guida cavi di contrappesu sò rails di guida à laminazione furmati à fretu cù spessori di 2,75 mm è 3,0 mm. Sò furmati à fretu da piastre arrotolate attraversu stampi multi-passu. Sò principalmente aduprati per furnisce una guida per u contrappesu durante u funziunamentu di l'ascensore. I rails di guida cavi ponu esse divisi in lati dritti è lati flangiati secondu a forma di a superficia finale di u rail di guida, vale à dì TK5 è TK5A.
