Operatore di porta asincrona VVVF à 2 ante cù apertura centrale THY-DO-09XA
1. Cunsegna rapida
2. A transazzione hè solu l'iniziu, u serviziu ùn finisce mai
3.Tipu: Operatore di porta THY-DO-09XA
4. Pudemu furnisce sistemi di operatore di porte sincroni è asincroni di BST, NBSL, OULING, ES, YS, HD è altre marche.
5. A fiducia hè felicità! Ùn vi deluderaghju mai a vostra fiducia!
1. Adotta a trasmissione à cinghia sincrona, senza slittamentu, senza lubrificazione, funziunamentu lisciu è rumore più bassu.
2. U cultellu di porta asincronu cù funzione integrata di serratura di porta di vittura hè aduttatu per realizà l'installazione nantu à a piastra di sospensione di a porta.
3. Utilizendu a tecnulugia di cuntrollu di cunversione di frequenza VVVF, prestazioni affidabili è debugging faciule.
4. Usendu un mutore pianu è una guida di pressatura in forma di S, a struttura hè più compacta
Staffe d'installazione in cima à l'auto
Supportu d'installazione rinforzatu
Tubu di fissazione per l'installazione di u tettu di l'auto (opzionale)
U dispusitivu di serratura di a porta di a vittura include duie parti: un gruppu di ganci è un gruppu di sedile fissu. Per assicurà l'azzioni meccaniche è elettriche precise di a serratura di a porta di a vittura, sò necessarii i seguenti aghjustamenti:
1. Quandu a porta di a vittura hè cumpletamente chjusa, a distanza urizzuntale trà u ganciu di serratura è a basa fissa hè 20-22 mm, a dimensione di l'impegnu verticale hè 13,5 ~ 14,5 mm, è a quantità di seguitu di cuntattu elettricu hè 3-5 mm.
2. Dopu avè aghjustatu a dimensione di u ganciu di serratura è di u sedile fissu, aghjustate a distanza trà a lama di u cultellu è a palla di u cancellu. Quandu e porte di u corridoiu è di a vittura sò cumpletamente chjuse, a lama di u cultellu di a porta di a vittura hè à 8 ± 1 mm di distanza da u davanzale di a porta di u corridoiu, u calciu di a porta di u corridoiu hè à 8 ± 1 mm da u davanzale di a porta di a vittura, è a lama mobile di u cultellu di a porta hè à 7-8 mm di distanza da u davanzale di a porta di u corridoiu.
3. In u statu aghjustatu, quandu u cuntattu hè appena toccu o hè vicinu à esse disconnectatu, a dimensione di maglia verticale di u ganciu di serratura è a basa di fissazione hè 10 ± 0,5 mm.

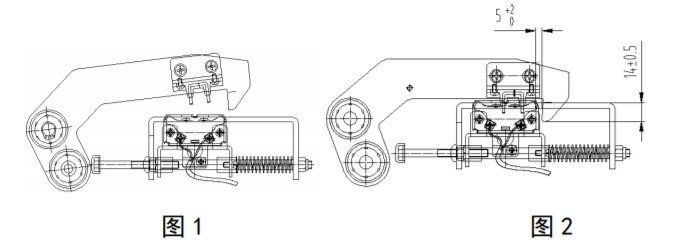

4. Quandu a porta hè aperta nurmalmente, u ganciu di serratura si move di circa 15 mm in a direzzione d'apertura di a porta cù a porta di a vittura prima, u cuntattu di verificazione elettrica hè scollegatu, è a dimensione di l'impegnu verticale di u ganciu di serratura cù a basa fissa di 13,5 ~ 14,5 mm ferma invariata, vede a Figura 1 quì sottu. In questu mumentu, se a lama mobile di u cultellu di a porta tocca u calciu di porta di a porta di u corridore, vale à dì, in a zona di livellazione, u ganciu di serratura cumencia à sbloccassi è a porta si apre nurmalmente, vede a Figura 2 quì sottu; se a lama mobile di u cultellu di a porta ùn pò micca toccà u calciu di porta di u corridore, vale à dì, a zona micca livellata, u ganciu di serratura ùn pò micca esse sbloccatu, a serratura di a porta di a vittura hè bluccata è a porta ùn pò micca esse aperta.
4. Quandu a porta hè chjusa nurmalmente, u ganciu di serratura hè in u statu apertu è si move cù a porta di a vittura finu à a pusizione induve a porta hè in traccia di chjude, cum'è mostratu in a Figura 1 quì sottu. In questu mumentu, a porta di u corridore si chjude in piazza un passu prima di a porta di a vittura, è dopu cuntinueghja à chjude. A palla di a porta di u corridore ùn pò micca guidà u ganciu di serratura di a porta di a vittura è u ganciu di serratura casca. In questu mumentu, a distanza urizzuntale trà u ganciu di serratura è u sedile fissu hè 5-7 mm, è a dimensione di maglia verticale 13,5-14,5 mm, l'interruttore di cuntattu hè attivatu in questu mumentu, vede a Figura 2 quì sottu. Continuate à chjude di novu a porta, u ganciu di serratura hè in piazza. Se a dimensione di u ganciu di serratura è a basa di fissaggio ùn righjunghjenu micca u requisitu standard di 7 mm, u cuntattu nantu à u ganciu di serratura ùn cuntatta micca u cuntattu di l'interruttore di cuntattu nantu à u gruppu di bullone, è u cuntattu elettricu ùn pò micca esse realizatu in questu mumentu, cum'è mostratu in a Figura 3 quì sottu.
