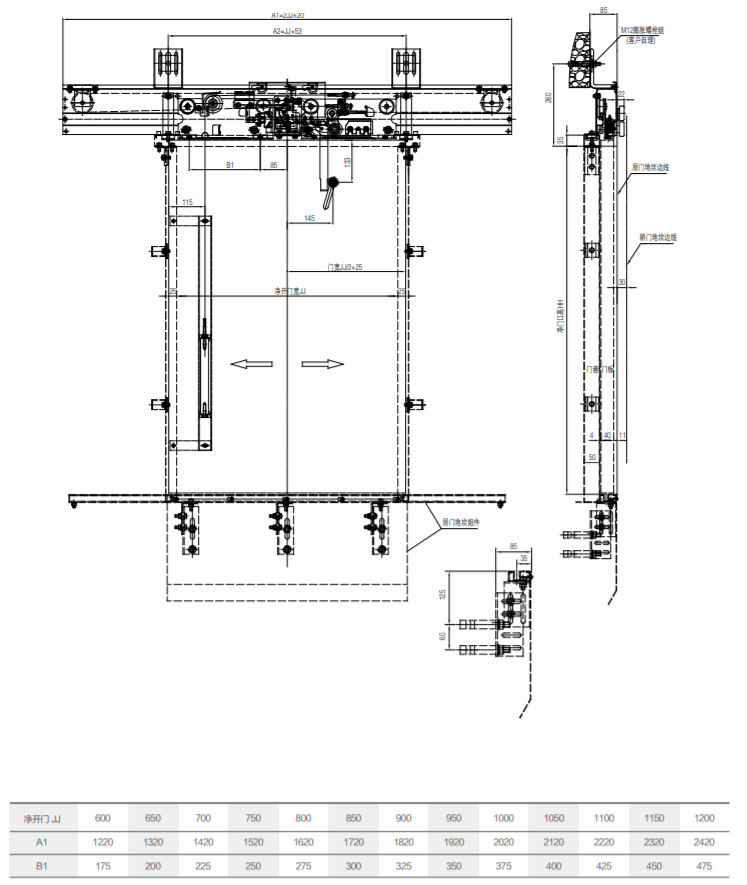

Dispositivu di Porta di Pianu à Apertura Centrale à 2 Foglie THY-LD-B
1. U metudu di sbloccamentu hè di sbloccare u pannellu di a porta è passà a prova d'impattu di u pendulu di 45 kg.
2. A porta hè furzata à chjude si da un martellu pesante, è u martellu pesante è u tubu di guida sò posti nantu à u latu internu di a porta di u pianerottolu.
3. A serratura di a porta hà passatu a prova di u Centru Naziunale d'Ispezione di l'Ascensori è hà ottenutu a certificazione CE è CU-TR.
4. Tensione applicabile di a serratura di a porta: ≤ AC230V, ≤ DC110V.

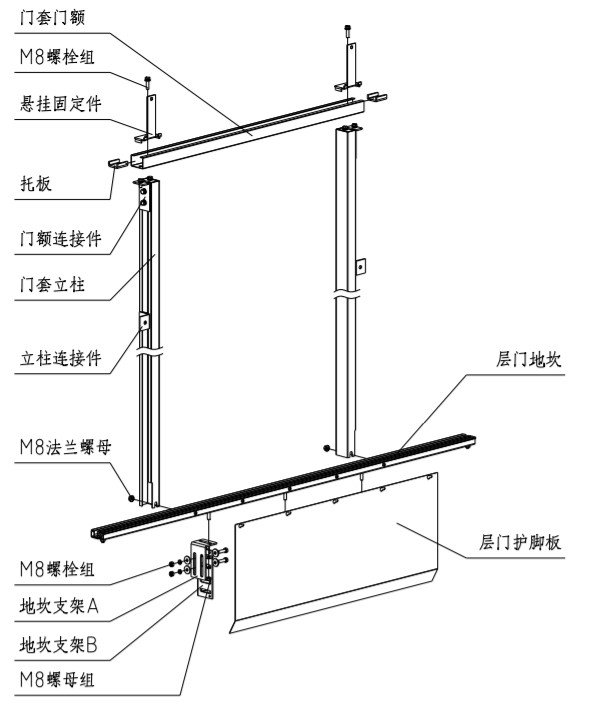

1. Installazione di u davanzale è di u rivestimentu di a porta
1.1. Determinate a pusizione d'entrata è d'uscita di u davanzale secondu a dimensione di a cabina di sollevamentu; aghjustate u centru di u davanzale per esse listessu chè u centru di l'entrata è di l'uscita, è marcate u centru di u davanzale; aghjustate u livellu di u davanzale per esse menu di 1/1000; Superficie per impedisce à l'acqua di entre in a cabina di sollevamentu.
1.2. Assemblate a colonna di u coperchiu di a porta è a porta di u coperchiu di a porta cù i pezzi di cunnessione, è installate e parti di fissaggio appese; mette a porta nantu à u davanzale, aghjustate a verticalità di a colonna di u coperchiu di a porta per esse menu di 1/1000; u centru di u coperchiu di a porta hè coerente cù u centru di l'entrata è di l'uscita. Misurazione di a marca centrale di u davanzale; a dimensione di u pianu inferiore di a fronte di u coperchiu di a porta è u pianu superiore di u davanzale hè l'altezza netta di a porta. Dopu avè cumpletatu l'aghjustamentu, bluccate u dado di a flangia M8. Dopu avè aghjustatu a dimensione, fissate u connettore di a colonna à u muru.
1.3. Fissate a prutezzione di a porta di u pianerottolu nantu à u davanzale.

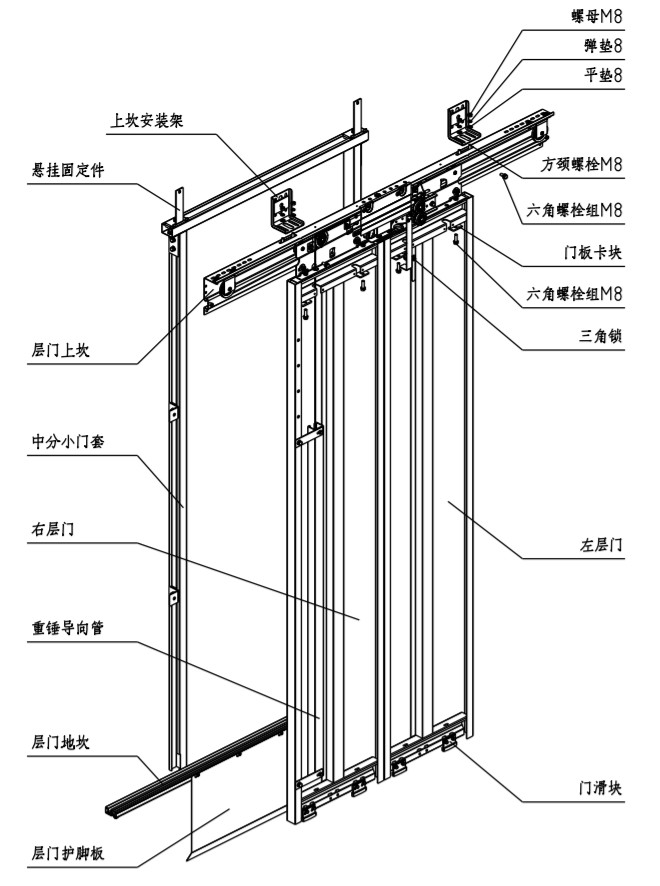

2. Installazione di u dispusitivu di a porta di u pianu

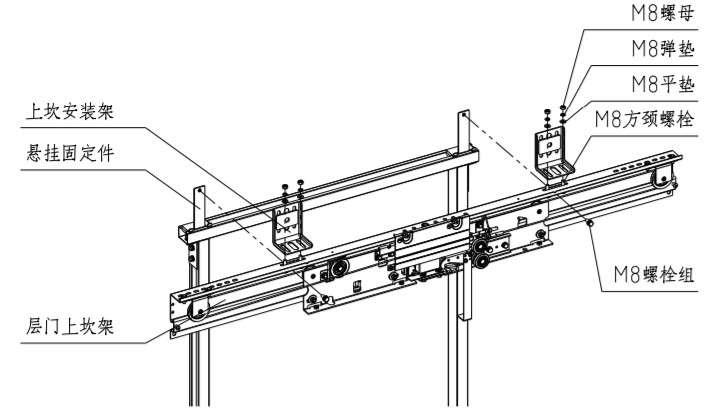

2.1. Allineate u quadru superiore di u davanzale di a porta di u pianerottolu cù a punta à l'estremità inferiore di a parte di fissaggio di a sospensione, è bluccate u quadru superiore di u davanzale è a parte di fissaggio di a sospensione di a porta di u pianerottolu per mezu di u gruppu di bulloni M8*20.
2.2. Fissate u quadru di muntatura di u davanzale superiore nantu à u muru di a cabina di sollevamentu cù bulloni à espansione o bulloni attraversu u muru. U quadru di muntatura di u davanzale superiore è u davanzale superiore di a porta di u pianerottolu sò cunnessi da bulloni à collu quadratu M8.
2.3. Ajustate u davanzale superiore di a porta di u pianerottolu à manca è à diritta per fà chì u centru di a porta sia apertu è u centru di l'entrata è di l'uscita sianu coerenti.
2.4. Ajustate a verticalità di u pianu di u dispusitivu di a porta di u pianu. Ajustate a verticalità di u pianu di u dispusitivu di a porta di u pianu à ± 0,5 mm tracciendu una linea verticale o pigliendu u davanzale di a porta di a cabina cum'è riferimentu.
2.5 Dopu avè rivisu i parametri principali di l'installazione di u quadru di u davanzale nantu à e seguenti porte di u pianu, stringhje tutti i bulloni d'installazione:

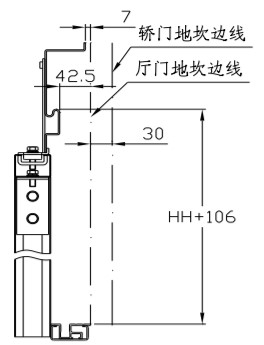

Altezza di u quadru di u davanzale superiore di a porta di u pianerottolu: a distanza trà a superficia superiore di a guida di u quadru di u davanzale superiore di a porta di u pianerottolu è u davanzale di a porta di u pianerottolu hè HH+106 mm;
U centru di u quadru di u davanzale superiore di a porta di u pianerottolu: a deviazione trà u centru di u quadru di u davanzale superiore di a porta di u pianerottolu è u centru di l'entrata è di l'uscita hè ± 1 mm;
A distanza trà a guida superiore di u davanzale di a porta di u pianerottolu è u davanzale di a porta di a vittura: a distanza trà a guida superiore di u davanzale di a porta di u pianerottolu è u davanzale di a porta di u pianerottolu hè di 42,5 mm, è a distanza da u davanzale di a porta di a vittura hè di 72,5 mm.
Altezza di u quadru di u davanzale superiore di a porta di u pianerottolu: a distanza trà a superficia superiore di a guida di u quadru di u davanzale superiore di a porta di u pianerottolu è u davanzale di a porta di u pianerottolu hè HH+106 mm;
U centru di u quadru di u davanzale superiore di a porta di u pianerottolu: a deviazione trà u centru di u quadru di u davanzale superiore di a porta di u pianerottolu è u centru di l'entrata è di l'uscita hè ± 1 mm;
A distanza trà a guida superiore di u davanzale di a porta di u pianerottolu è u davanzale di a porta di a vittura: a distanza trà a guida superiore di u davanzale di a porta di u pianerottolu è u davanzale di a porta di u pianerottolu hè di 42,5 mm, è a distanza da u davanzale di a porta di a vittura hè di 72,5 mm.
